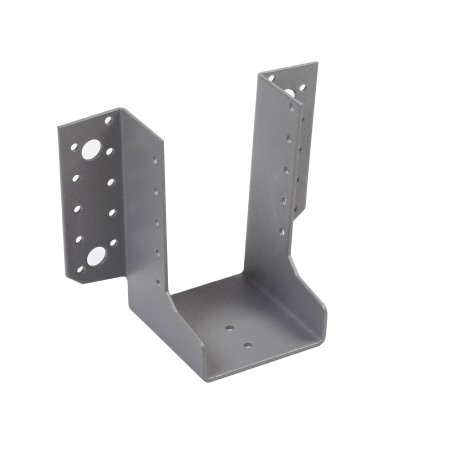

Sabot à ailes extérieures Acier Galvanisé thermolaqué Gris Givré, L. 84 mm x l. 76 mm x h. 132 mm x ep. 2 mm

Réf 730500056

Informations produit

Epaisseur : 2 mm
Longueur : 84 mm
Largeur : 76 mm
Hauteur : 132 mm
Epaisseur x largeur : 2x76

Tarif public hors taxe à l’unité :

4,67 € HT / Unité

Contactez-nous

Pour obtenir un tarif professionnel et consulter nos états de stock

Contactez-nous

Documentation et conseils de pose

Contactez-nous pour obtenir les documents.

Description du produit

Caractéristiques techniques

Couleur / Coloris Gris Givré
Matière principale Acier
Finition Galvanisé
Conseil produit / d'application
Porteur : bois massif, bois composite, bois lamellé-collé, acier, béton. Porté : bois massif, bois composite, bois lamellé-collé.
Mise en œuvre

Sur Bois :
1. Tracer l’emplacement de la poutre portée sur le porteur.
2. Présenter le sabot et préfixer les ailes de chaque côté.
3. Ajuster le sabot par rapport aux tracés : le sabot doit être légèrement plus ouvert en haut que en bas pour faciliter l’installation de la poutre portée.
4. Finaliser la fixation sur chaque aile.
5. Présenter la poutre portée dans le sabot et la fixer en clouage partiel ou total.

Sur Béton :
1. Méthode 1 : Tracer l’emplacement des perçages en appliquant le sabot sur la poutre.
2. Méthode 2 : Tracer l’emplacement de la poutre sur le support, présenter le sabot et repérer les centres des perçages.
3. Percer le support avec un forêt adapté.
4. Présenter le sabot et fixer le sur le support avec des goujons d’ancrages.
5. Présenter la poutre portée dans le sabot avant de la fixer.

Destination Terrasse, Pergolas, Carbet, Carport, Structures bois
Type de fixation
Par pointes ou vis annelées
Conseils utilisation / domaine d'application
Solives, pannes, Poutres, Renforcement d'assemblages existants... Dimensions poutre (mm) : Largeur min. : 74 mm Largeur max. : 76 mm Hauteur min. : 147 mm Hauteur max. : 198 mm
